Генератор сигналов специальной формы RGK FG-302

Генератор сигналов специальной формы RGK FG-302

Makita
(0)

Доставка до МКАД 400 р.
Доставка с 10:00 до 19:00
Самовывоз только по предварительной брони
15 990 ₽
Нет в наличии
Сравнить
RGK FG-302
Количество каналов2
Максимальная рабочая частота30 МГц
Частота дискретизациидо 200 Мвыб/с
Форма генерируемого сигналасинусоидальная, прямоугольная, пилообразная, импульсная, шумовой сигнал, постоянный ток, произвольная
Рабочие режимывыходное стробирование, непрерывная генерация, генерация модулированного сигнала, режим свипирования (качание по частоте)
Поддерживаемые типы модуляцийамплитудная модуляция (AM), частотная модуляция (FM), фазовая модуляция (PM), частотная манипуляция (FSK), линейное свипирование (Line), логарифмическое свипирование (Log)
Характеристики выходного сигнала
Размах по амплитуде?10 МГц: от 1 мВ до 10 В (50 Ом)
Погрешность установки амплитуды± (5% от установленного значения + 2 мВ)
Неравномерность АЧХ (для синусоидального сигнала с размахом по амплитуде 1 В, при нагрузке 50 Ом)?100 кГц: ± 0,1 дБ
?20 МГц: ± 0,3 дБ
?30 МГц: ± 0,5 дБ
Характеристики выходного сигнала
Сопротивление50 Ом
Изоляциямаксимальное значение напряжения 42 В относительно земли
Защитаканальная защита
Частотомер
Уровень входного сигналасовместимый с ТТЛ
Диапазон частот входного сигналаот 100 мГц до 100 МГц
Относительная погрешность измерения частоты± 51 · 10-6
Разрешение7 разрядов
Тип связипо постоянному току
Дисплей
ДисплейTFT ЖК-дисплей диагональю 4,3 дюйма
Разрешение дисплея480 x 272 пикселей
Питание
Напряжение питанияПостоянное 5В, 2А
Потребляемая мощность10 Вт
Условия эксплуатации
Диапазон температур:
- рабочая
- хранения и транспортировки
от -10 до +40 &#8451
от -20 до +60 &#8451
Относительная влажность:
- при температуре не выше 35 &#8451
- при температуре от 35 &#8451 до 40 &#8451
не более 90%
не более 60%
Высота над уровнем моря:
- рабочая
- хранения и транспортировки
до 2000 м
не более 15000 м
Габаритные размеры70 x 172 x 89 мм
Масса0,4 кг

Генератор сигналов специальной формы RGK FG-302, работающий в частотном диапазоне до 30 МГц, представляет собой компактный и легкий прибор, который не загромождает пространство на рабочем месте и может использоваться в лабораторных условиях и на выездных работах. Благодаря реализации DDS-технологии обеспечивается высокая точность и чистота воспроизведения широкого перечня сигналов с 14-битным разрешением, в том числе с их внутренней или внешней модуляцией или манипуляцией.

Конструкционное исполнение

Цифровой генератор сигналов RGK FG-302 оборудован независимыми выходами CH1 и CH2, что обеспечивает возможность тестирования и отладки двухканальных устройств без задействования вспомогательных приборов. Дополнительный канал является входом встроенного частотомера, а также может применяться для синхронизации или для подключения внешнего модулирующего устройства.

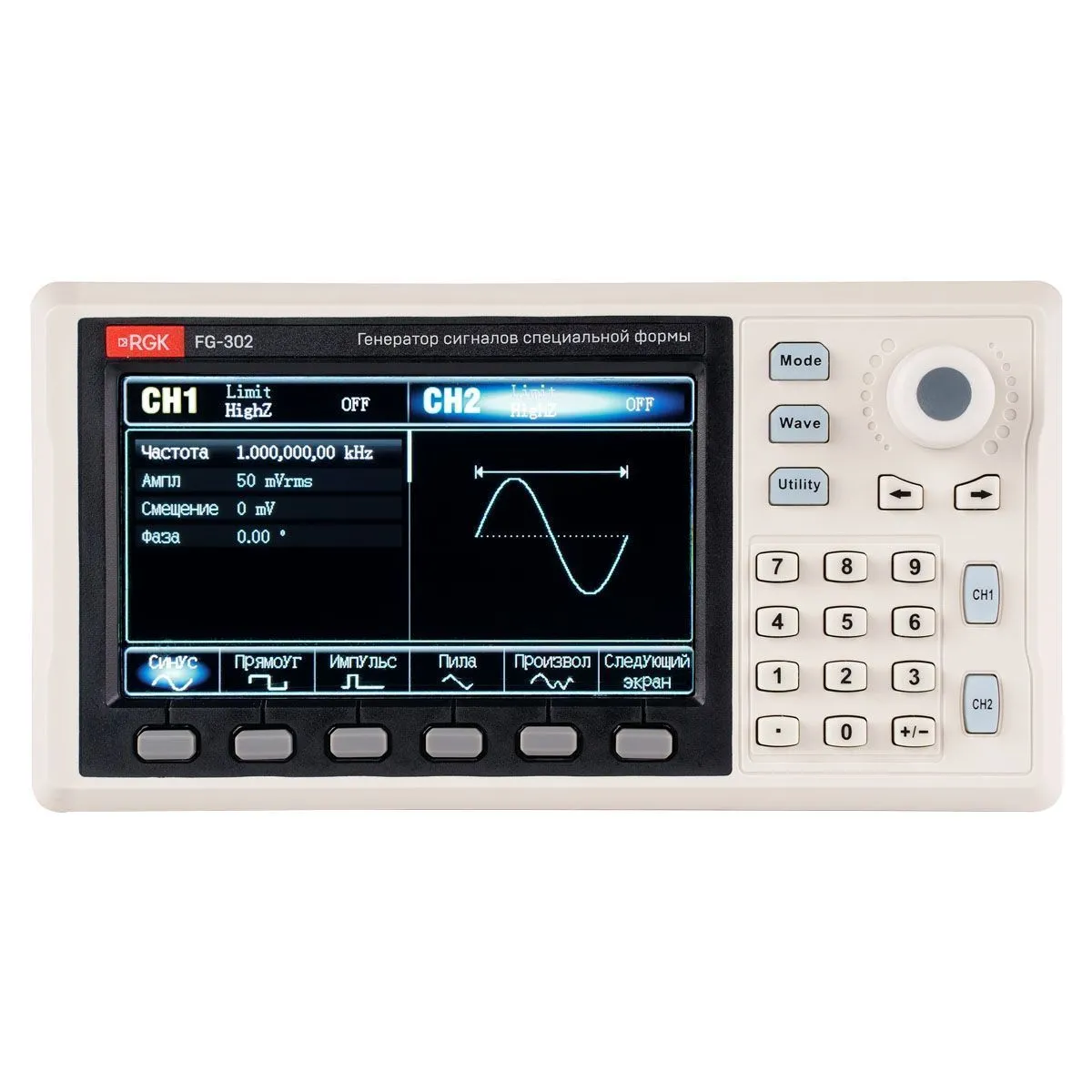

На передней панели расположен цветной графический дисплей. На нем отображается цифровая информация, а также изображение формы запрограммированного сигнала, за счет чего обеспечивается высокая информативность и наглядность исследований. В качестве органов управления генератор сигналов произвольной формы RGK FG-302 оснащен клавиатурой с цифровой панелью, функциональными клавишами и поворотным энкодером для плавной точной подстройки. Встроенная справочная система выдает контекстные подсказки о назначении каждой клавиши при длительном нажатии на нее.

Для питания генератора используется внешний сетевой адаптер. При выполнении работ в местах без доступа к сети допускается подключение прибора к любому источнику 5 В/2 А с USB-выходом, например, к повер-банку или порту ноутбука.

Особенности генератора сигналов специальной формы RGK FG-302

  • USB-интерфейс позволяет реализовать дистанционное управление и программирование.
  • Высокая мощность выходного сигнала. Для предотвращения повреждений чувствительных устройств амплитуда может быть принудительно ограничена путем установки допустимого порогового уровня.
  • Встроенный частотомер, способный заменить собой отдельный 6-разрядный прибор прецизионного класса, позволяет контролировать частотные параметры сигналов, а при работе с логическими последовательностями с TTL-уровнями – определять коэффициент заполнения.
  • Внутренняя память может использоваться для загрузки до 24 пользовательских форм сигналов.

Внимание! Компания производитель оставляет за собой право изменять комплектацию инструмента. Во избежание недоразумений уточняйте комплектацию по телефону у наших менеджеров.
