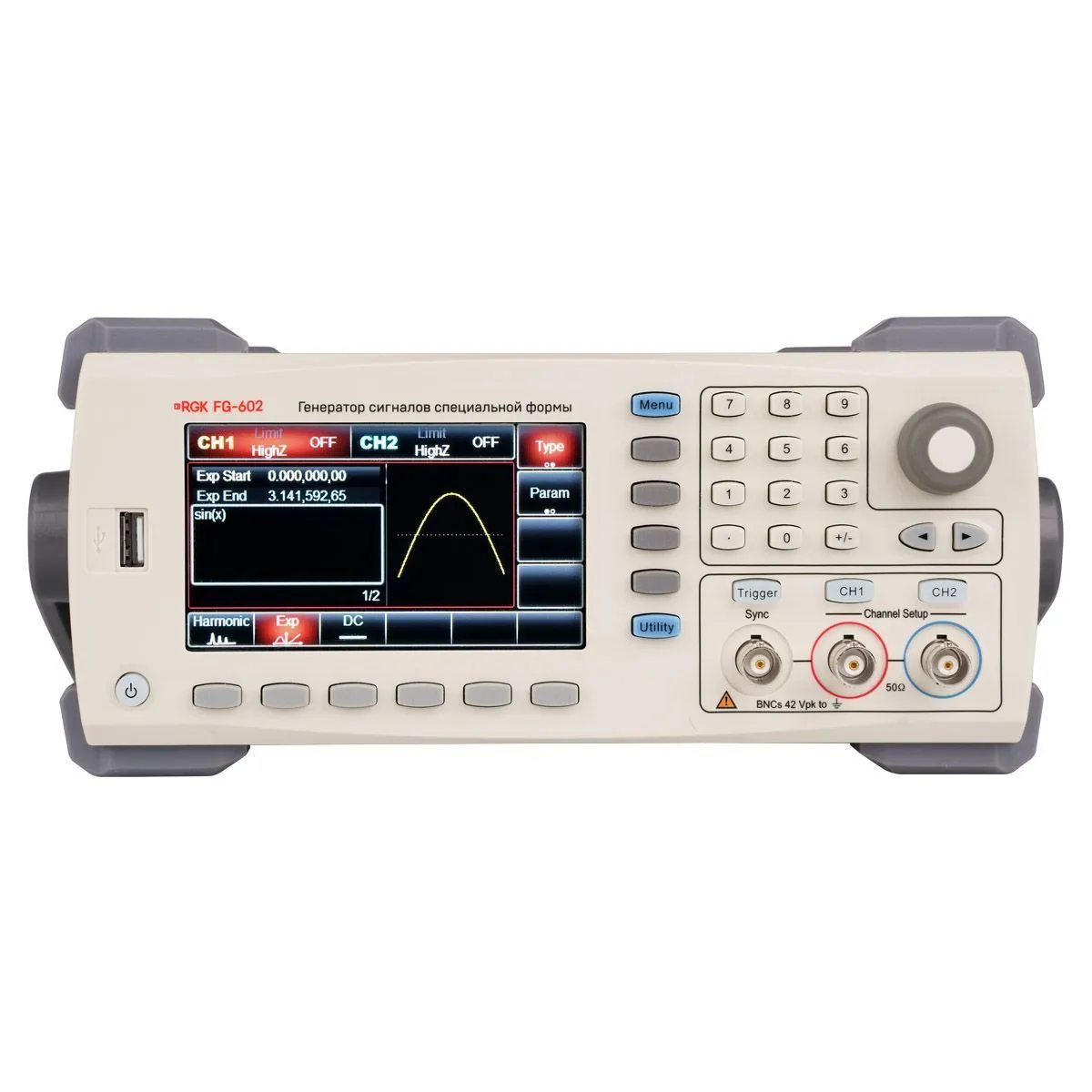

Генератор сигналов специальной формы RGK FG-602

Генератор сигналов специальной формы RGK FG-602

RGK Makita
(0)

Доставка до МКАД 500 р.
Доставка с 10:00 до 19:00
Самовывоз только по предварительной брони
46 990 ₽
Нет в наличии
Сравнить
RGK FG-602
Количество каналов2 (независимые)
Максимальная рабочая частота60 МГц
Частота дискретизациидо 320 Мвыб/с
Форма генерируемого сигналасинусоидальная, прямоугольная, пилообразная, импульсная, произвольная, шумовой сигнал, гармоники, постоянный ток
Рабочие режимывыходное стробирование, непрерывная генерация, генерация модулированного сигнала, режим свипирования (качание по частоте)
Поддерживаемые типы модуляцийАмплитудная модуляция (AM), частотная модуляция (FM), фазовая модуляция (PM), амплитудная манипуляция (ASK), частотная манипуляция (FSK), фазовая манипуляция (PSK), двоичная фазовая манипуляция (BPSK), квадратурная фазовая манипуляция (QPSK), манипуляция колебания (OSK), амплитудная модуляция с подавлением несущей (DSBAM), квадратурно-амплитудная модуляция (QAM), широтно-импульсная модуляция (PWM), суммирующая модуляция (SUM)
Характеристики выходного сигнала
Размах по амплитуде?20 МГц: от 1 мВ до 10 В (50 Ом)
?60 МГц: от 1 мВ до 5 В (50 Ом)
(высокоомная нагрузка)
?20 МГц: от 2 мВ до 20 В (50 Ом)
?60 МГц: от 2 мВ до 10 В (50 Ом)
Погрешность установки амплитуды± (1% от установленного значения + 1 мВ)
Неравномерность АЧХ (для синусоидального сигнала с размахом по амплитуде 1 В, при нагрузке 50 Ом)до 10 МГц: ± 0,1 дБ
от 10 МГц до 60 МГц: ± 0,2 дБ
Характеристики выходного сигнала
Сопротивление50 Ом
Изоляциямаксимальное значение напряжения 42 В относительно земли
Защитаканальная защита
Частотомер
Уровень входного сигналасовместимый с ТТЛ
Диапазон частот входного сигналаот 100 мГц до 200 МГц
Относительная погрешность измерения частоты± 51 · 10-6
Разрешение6 разрядов
Тип связипо постоянному току
Дисплей
ДисплейTFT ЖК-дисплей диагональю 4,3 дюйма
Разрешение дисплея480 x 272 пикселей
Питание
Напряжение питанияпеременное 100-240 В, 45-440Гц, CAT II
Энергопотреблениене более 50 Вт
Предохранитель250В, 2А
Условия эксплуатации
Диапазон температур:
- рабочая
- хранения и транспортировки
от -10 до +40 &#8451
от -20 до +60 &#8451
Относительная влажность:
- при температуре не выше 35 &#8451
- при температуре от 35 &#8451 до 40 &#8451
не более 90%
не более 60%
Высота над уровнем моря:
- рабочая
- хранения и транспортировки
до 2000 м
не более 15000 м
Габаритные размеры318 x 265 x 110 мм
Масса3,1 кг

Генератор сигналов специальной формы RGK FG-602 реализует технологию прямого цифрового синтеза с использованием встроенного 16-битного ЦАП, за счет чего отличается высокой точностью и стабильностью выходных параметров. Обеспечивая воспроизведение широкого перечня разнотипных сигналов в полосе частот до 60 МГц, прибор позволяет выполнять настройку и диагностику коммуникационного оборудования, аудиоустройств, медицинской аппаратуры, автомобильной электроники, промышленной автоматики, систем с ШИМ-управлением и пр. Благодаря мобильному исполнению с удобной ручкой для переноски, выполняющей роль дополнительной опоры, и угловыми накладками, модель хорошо подходит для промышленного использования и применения в местах размещения стационарных объектов контроля.

Преимущества генератора сигналов произвольной формы RGK FG-602

  • Двухканальное исполнение с поддержкой внутренней или внешней модуляции, ручного запуска или синхронизации по заданному параметру или сигналу, а также наличие встроенного частотомера позволяет выполнять работы по тестированию, диагностике и отладке сложных систем с минимальным перечнем дополнительного инструментария.
  • Встроенная память обеспечивает хранение до 200 групп форм сигналов с длиной периода до 16 млн точек в форматах BSV и CSV.
  • Расширенные коммуникационные возможности – прибор оборудован USB- и LAN-интерфейсами для работы в режиме дистанционного управления и прямого обмена данными с ПК, USB-портом для подключения съемных носителей, позволяющих экспортировать настройки, обновления и дополнительные формы сигналов, а также входами для подключения внешних источников опорного и модулирующих сигналов.
  • Интуитивно понятное управление – устройство оснащено поворотным верньером для тонкой подстройки и кнопочным интерфейсом с цифровыми и функциональными клавишами для прямого ввода данных и активации требуемых режимов; информация о назначении каждой кнопки высвечивается на дисплее при длительном нажатии на нее.

Функциональные особенности

Каналы генератора сигналов специальной формы RGK FG-602 способны работать независимо, выдавая сигналы с различной формой и характеристиками, а также могут синхронизироваться между собой или с внешним оборудованием, для чего служит отдельный выход. Предусмотрена возможность дублирования, инвертирования, суммирования каналов, либо сопряжения их параметров с выбираемым режимом связи.

При необходимости воспроизведения произвольных сигналов, их форма может задаваться и редактироваться на ПК с помощью соответствующего ПО, либо встроенными средствами генератора – путем ввода математических формул длиной до 160 символов.

Внимание! Компания производитель оставляет за собой право изменять комплектацию инструмента. Во избежание недоразумений уточняйте комплектацию по телефону у наших менеджеров.
