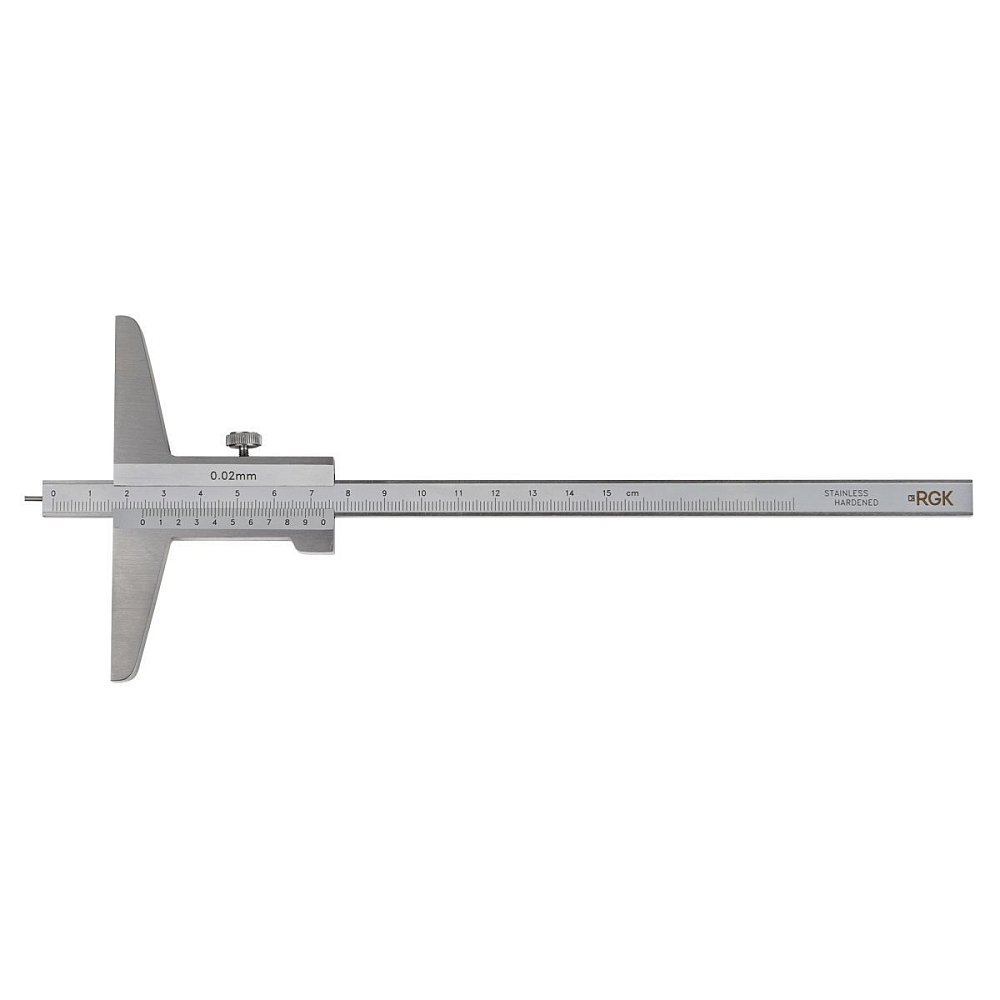

Штангенглубиномер RGK SCGM-150

Штангенглубиномер RGK SCGM-150 представляет собой механический инструмент с рабочим диапазоном до 150 мм, снабженный тонким измерительным наконечником, который предназначен для контроля высоты уступов, глубины выемок, пазов и т.п. За счет использования 50-секторного нониуса обеспечивается повышенная точность получаемых результатов, по сравнению с аналогами типа ШГ по ГОСТ 162, при разрешении 0,02 мм.

Конструкция

Устройство состоит из рамки с 10-сантиметровым основанием и штанги длиной 250 мм и шириной 10 мм. На ее конце размещен 5-миллиметровый игольчатый шток диаметром 1,5 мм, который позволяет контролировать глубину малоразмерных канавок и выемок сложной формы. Он изготовлен из закаленной стали (Stainless Hardened) с улучшенной износостойкостью, благодаря чему штангенглубинометр RGK SCGM-150 характеризуется высоким эксплуатационным ресурсом.

Для удобства считывания результатов измерений предусмотрен винтовой зажим, который позволяет фиксировать положение штанги относительно плоскости измерений, обеспечивая ее неподвижность при снятии показаний. С целью повышения наглядности штрихи нониуса, соответствующие десятым долям миллиметра, снабжены цифровыми обозначениями.
